   产 品 说 明

WDS-90开关状态显示仪



一、功能描述

WDS-90开关状态显示仪集成了一次回路模拟图、断路器位置。开关状态。接地闸刀位置。弹簧储能状态。高压带电指示高压带电电

磁闭锁及温、湿度控制等多功能于一体的本产品将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地器等多种控制、指

示装置。该显示器用于3-35KV户内开关柜,适用 于中置柜、手车柜。固定柜、环网柜等多种开关柜


二、产品特点

◆ 动态一次模拟图可以显示断路器分合闸,手车位置、接地开关位置、弹簧储能等指示。

◆ 高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统,与相应等级的传感器配合使用,显示主回路带电情况及闭锁功能。


三、技术指标

◆ 工作电源: AC/DC 80V~270V  50~60Hz.;


◆ 使用环境:-10~55℃,相对湿度小于93%RH,无腐蚀气体场所,海拔高度≤2500M;


介质强度:≥AC2000V ;绝缘性能:≥100兆欧;


抗电磁干扰性能符合IEC255-22的标准规定;


◆ 温度测量: 0~100℃,±1℃。湿度测量:0~99%RH,±5.0%RH;


◆ 控制限值: 温度下限10℃,回差5℃,过热温度值50℃,湿度限值85%RH,通讯地址1,波特率9600(出厂设定);


◆ 输出接点:AC250V 5A;


四、 外形及开孔尺寸

开孔尺寸:(高)220mm×(宽)165mm;


外形尺寸:(高)200mm*(宽)139mm*(厚度)31mm

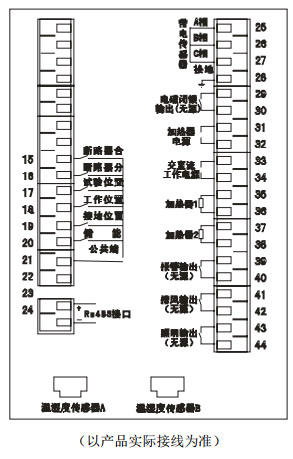

五、 产品接线
